Plaats van herkomst:
Zweden
Merknaam:
Sandvik
Modelnummer:

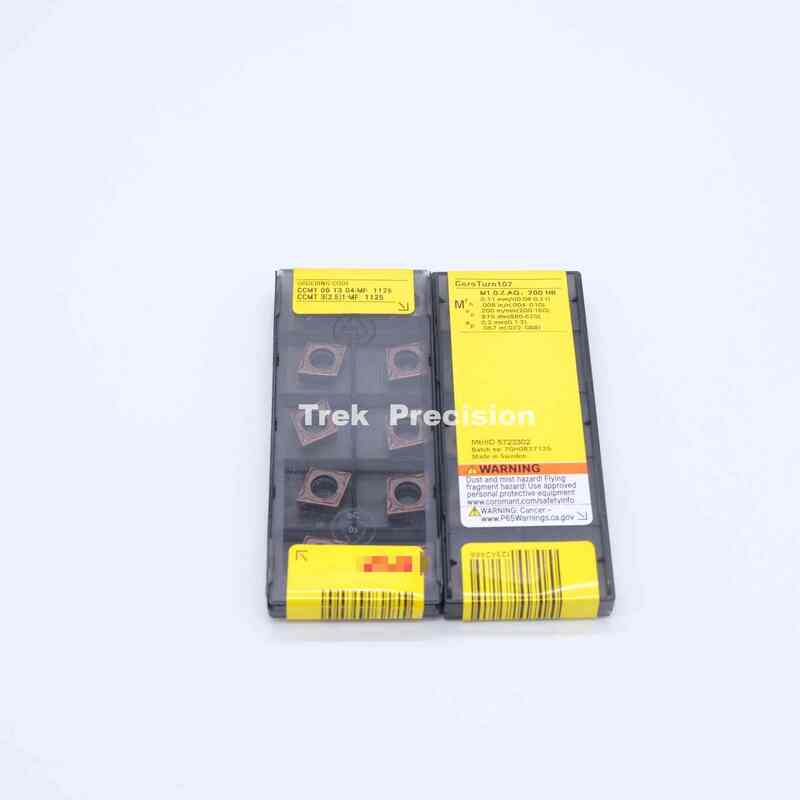

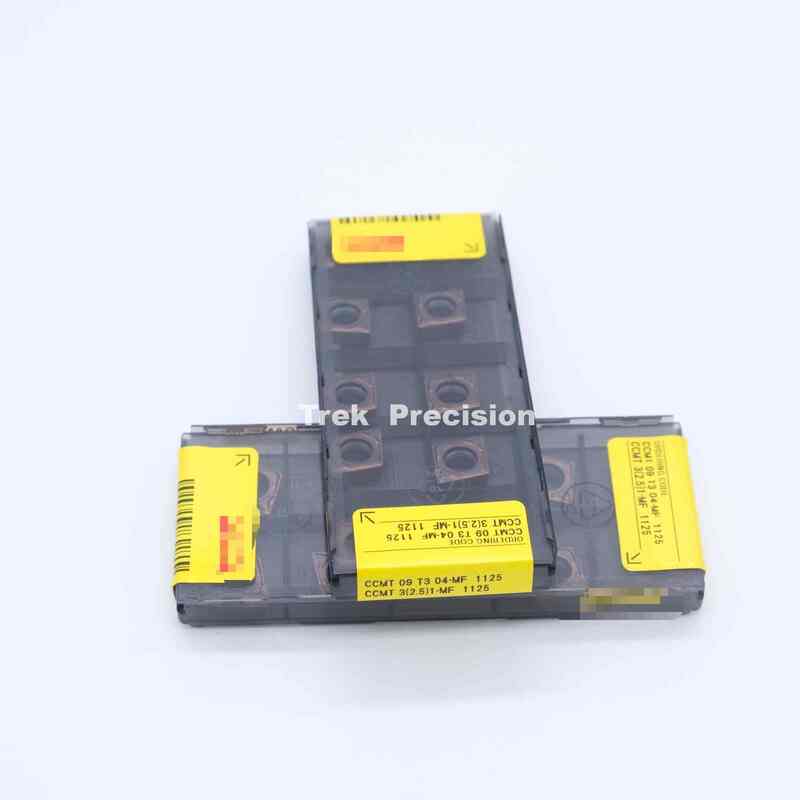

CCMT09T304-MF 1125
De Sandvik CCMT09T304-MF 1125 is een eersteklas 80° ruitvormige draaiwisselplaat, ontworpen voor zeer nauwkeurige nabewerkingen en licht onderbroken bewerkingstoepassingen. Deze wisselplaat is ontworpen om de uitdagingen van roestvrij staal, gelegeerd staal en hittebestendige superlegeringen (HRSA's) aan te gaan en combineert de geavanceerde materiaaltechnologie van Sandvik Coromant met een geoptimaliseerde spaanbeheersingsgeometrie om uitzonderlijke prestaties, standtijd en oppervlaktekwaliteit te leveren.
| Parameter | Waarde (mm) | Waarde (inch) | Technische betekenis |
|---|---|---|---|
| Ingeschreven cirkeldiameter (IC) | 9,525 ± 0,05 | 0,375 ± 0,002 | Garandeert compatibiliteit met standaard gereedschapshouders |
| Snijkantlengte (L) | 9.67 | 0,381 | Zorgt voor een stabiele snijkrachtverdeling |
| Insteekdikte (S) | 3,97±0,13 | 0,1562 ± 0,005 | Brengt stijfheid en spaanstroomruimte in evenwicht |
| Hoekradius (rε) | 0,4 | 0,0156 | Optimaliseert de oppervlakteafwerking bij nabewerkingen |
| Vrije hoek (αₙ) | 7° | - | Vermindert flankslijtage en wrijving |
| Diameter bevestigingsgat (d₁) | 4.4 | 0,1732 | Veilige wisselplaatklemming voor trillingsbestendigheid |
De wisselplaat is voorzien van de kwaliteit GC 1125, een PVD TiAlN (titaniumaluminiumnitride) gecoate 超细晶粒硬质合金 (ultrafijnkorrelig hardmetaal), wat een doorbraak betekent in de materiaalwetenschap van snijgereedschappen. Deze samenstelling levert:
De MF (Medium Finish) spaanbrekergeometrie is specifiek geoptimaliseerd voor nabewerkingen met lage tot gemiddelde voedingen. De belangrijkste kenmerken zijn onder meer:
Dit ontwerp blinkt uit in het produceren van consistente, beheersbare spanen in een reeks materialen, waardoor de stilstand van de machine voor het verwijderen van spanen wordt verminderd en de processtabiliteit wordt verbeterd.
| Materiaal | Snijsnelheid (m/min) | Voedingssnelheid (mm/omw) | Snedediepte (mm) |
|---|---|---|---|
| Koolstofstaal (200 HB) | 125-205 | 0,08-0,3 | 0,3-2 |
| Roestvrij staal (304) | 80-150 | 0,08-0,21 | 0,5-1,4 |
| Aluminiumlegering | 300-800 | 0,1-0,3 | Tot 3 |
| HRSA's | 35-80 | 0,08-0,15 | 0,5-1 |
Opmerking: Parameters moeten worden aangepast op basis van specifieke machinemogelijkheden en werkstukomstandigheden. Voor optimale resultaten raadpleegt u de CoroPlus™ Gereedschapsbibliotheek van Sandvik Coromant.
